Bischofszell (CH)

Details

Anlage

Warenaufzug hydraulisch nach Aufzugsrichtlnie EN81-20/50

Model

QHG

Baujahr

2018

Nennlast

6000 Kg

Geschwindigkeit

0.4 m/s

Haltestellen

2

Ladestellen

3, 180º

Förderhöhe

4.6 m

Schachtausführung

Beton

Schachtgrube

500 mm

Kabinendekoration

Decke und Wände aus Edelstahl AISI 316, Fussboden aus Edelstahl AISI 316 Tränneblech

Kabinenmasse

2500 x 3000 x 2900 mm

Türen

6-teilige zentral öffnende Modell Prisma

Türmasse

2500 x 2900 mm

Steuerung

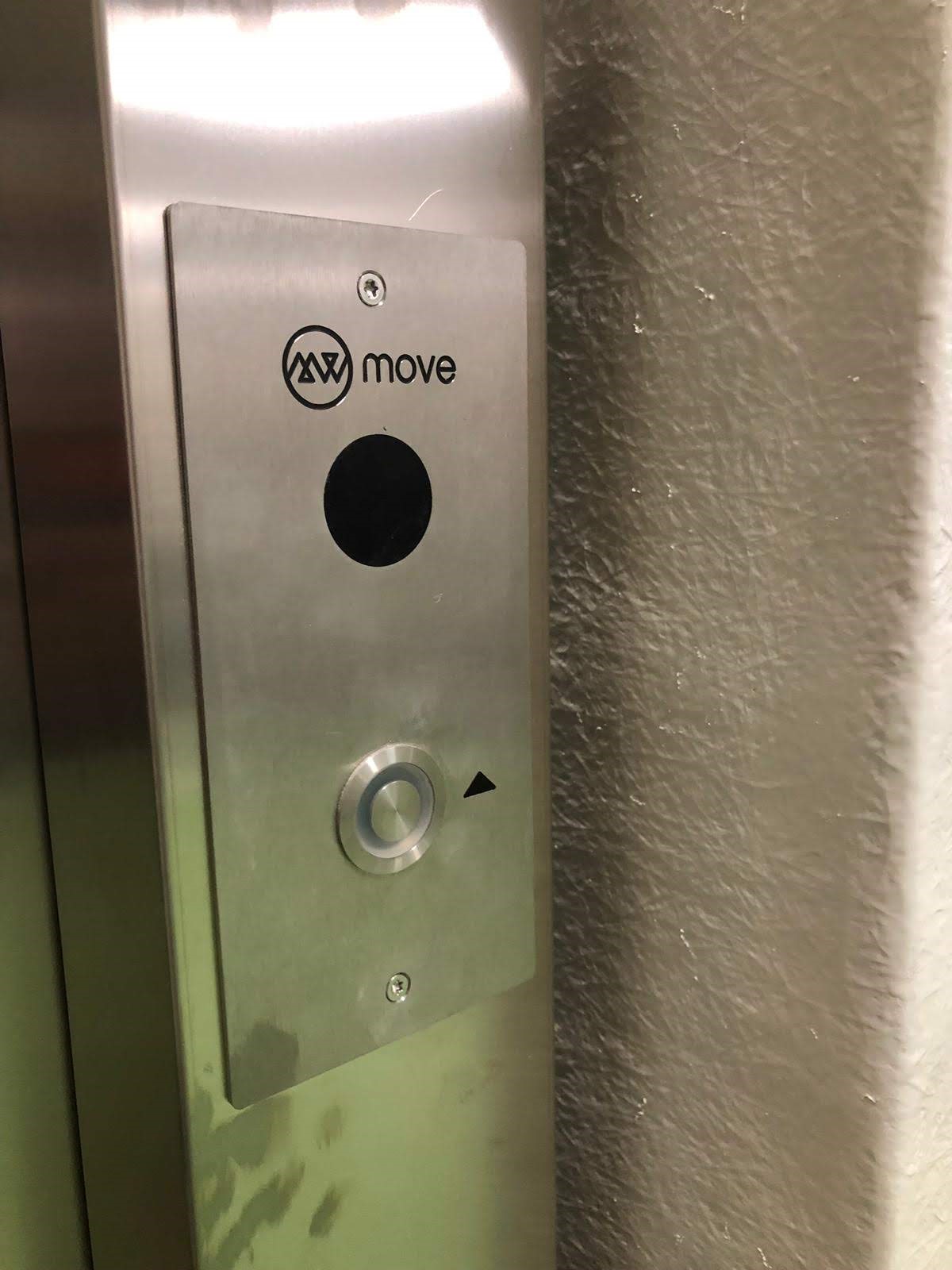

Druckknopfsteuerung (KW)

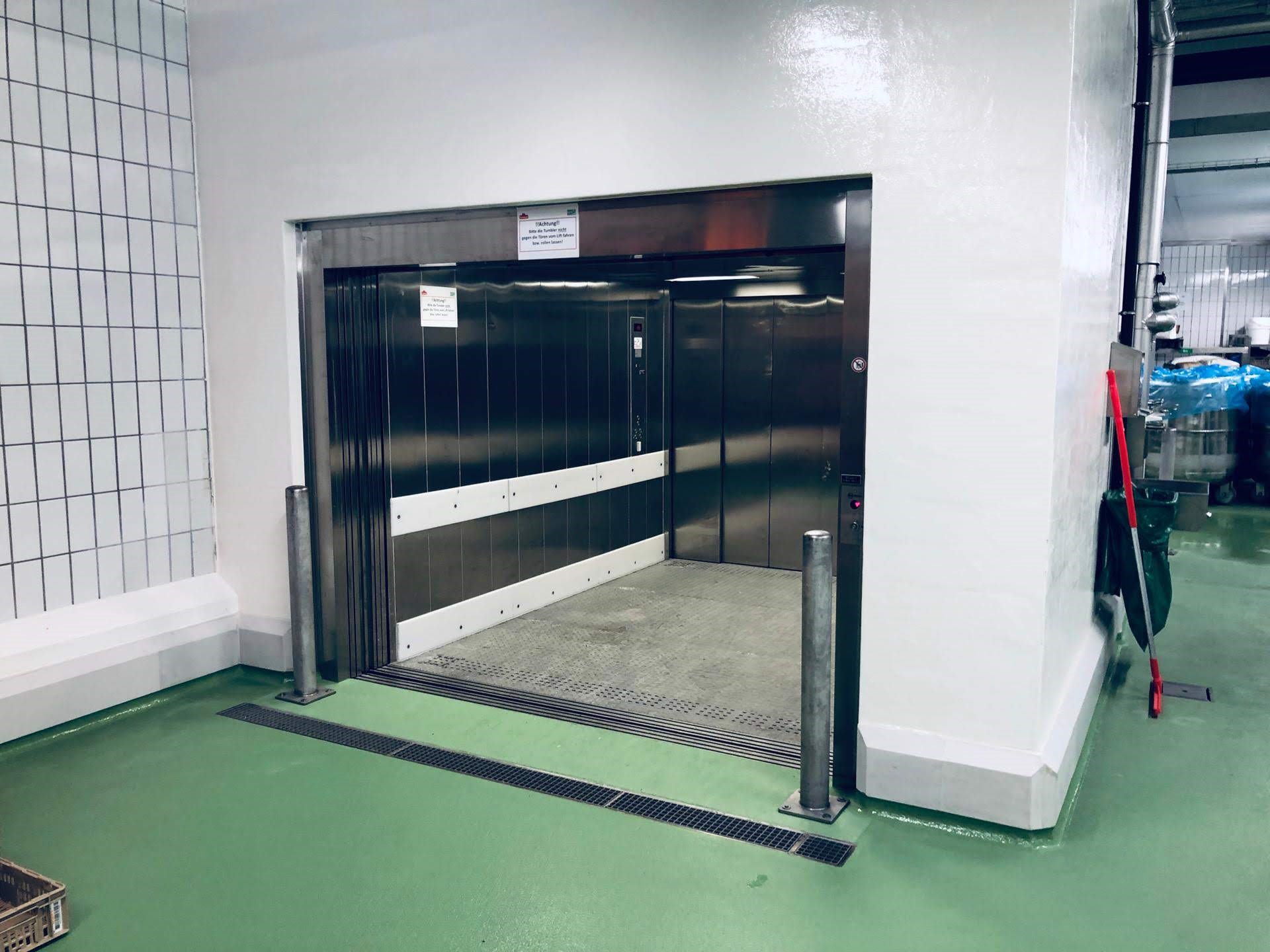

Es handelt sich um einen Warenaufzug für ein Produktiosnzenter für nahrungsmittel für Migros.

Wir reden von einem Warenaufzug mit einer Nutzlast von 3 Tonnen, eine Geschwindigkeit von 0.4 m/s, mit einer Schmersal Steuerung und einen Frequenzumrichter der Firma Control Technics,

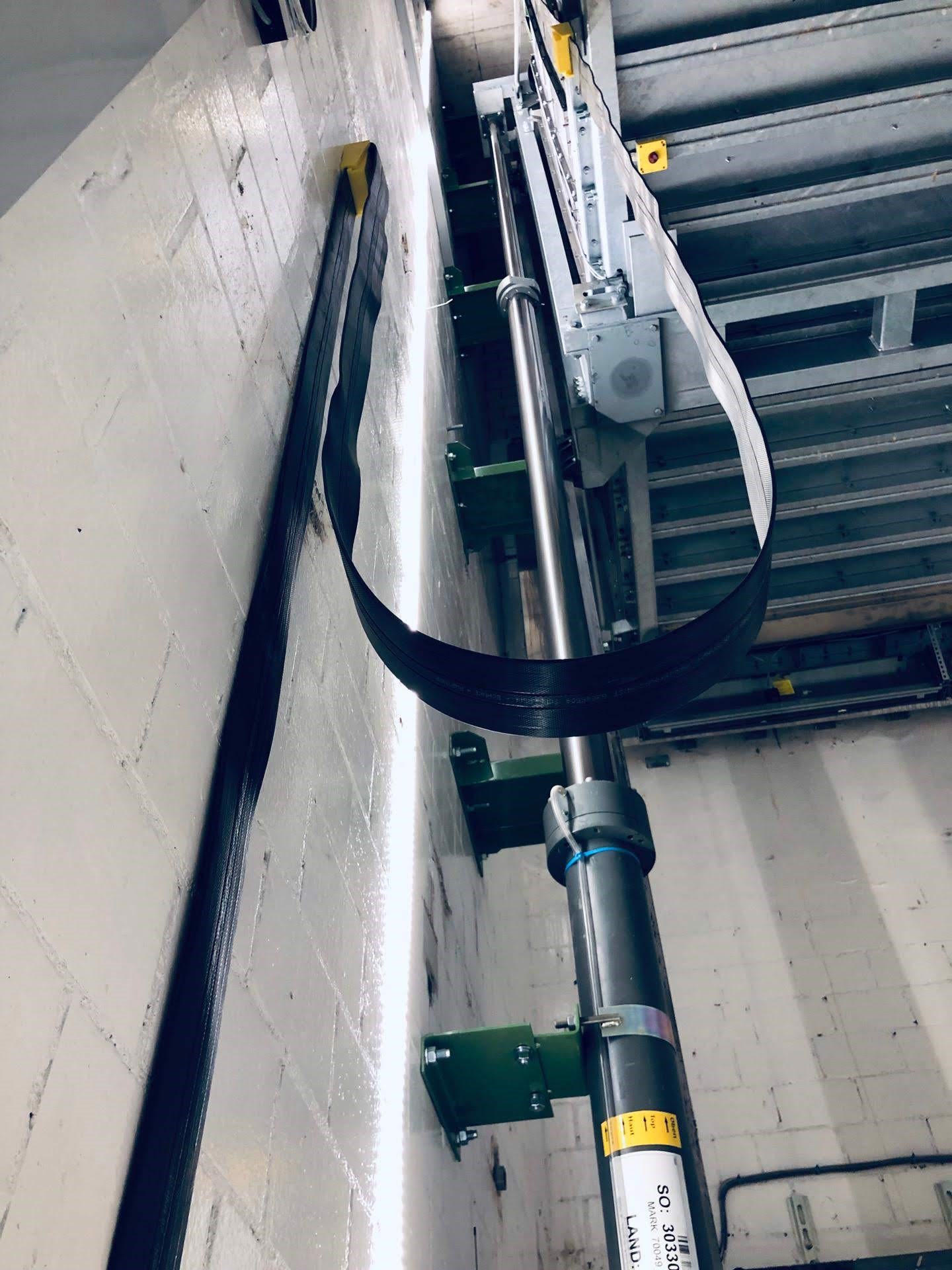

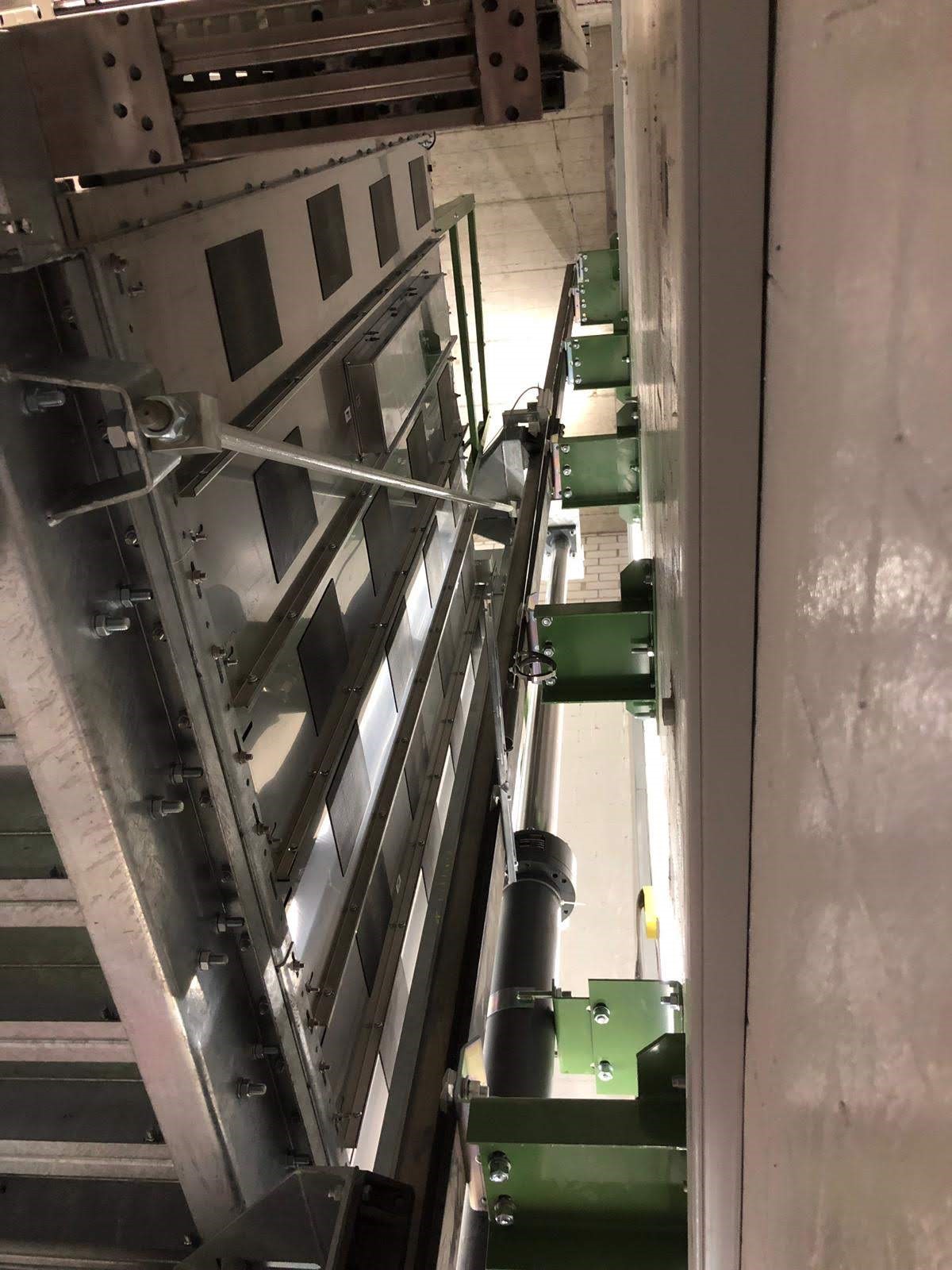

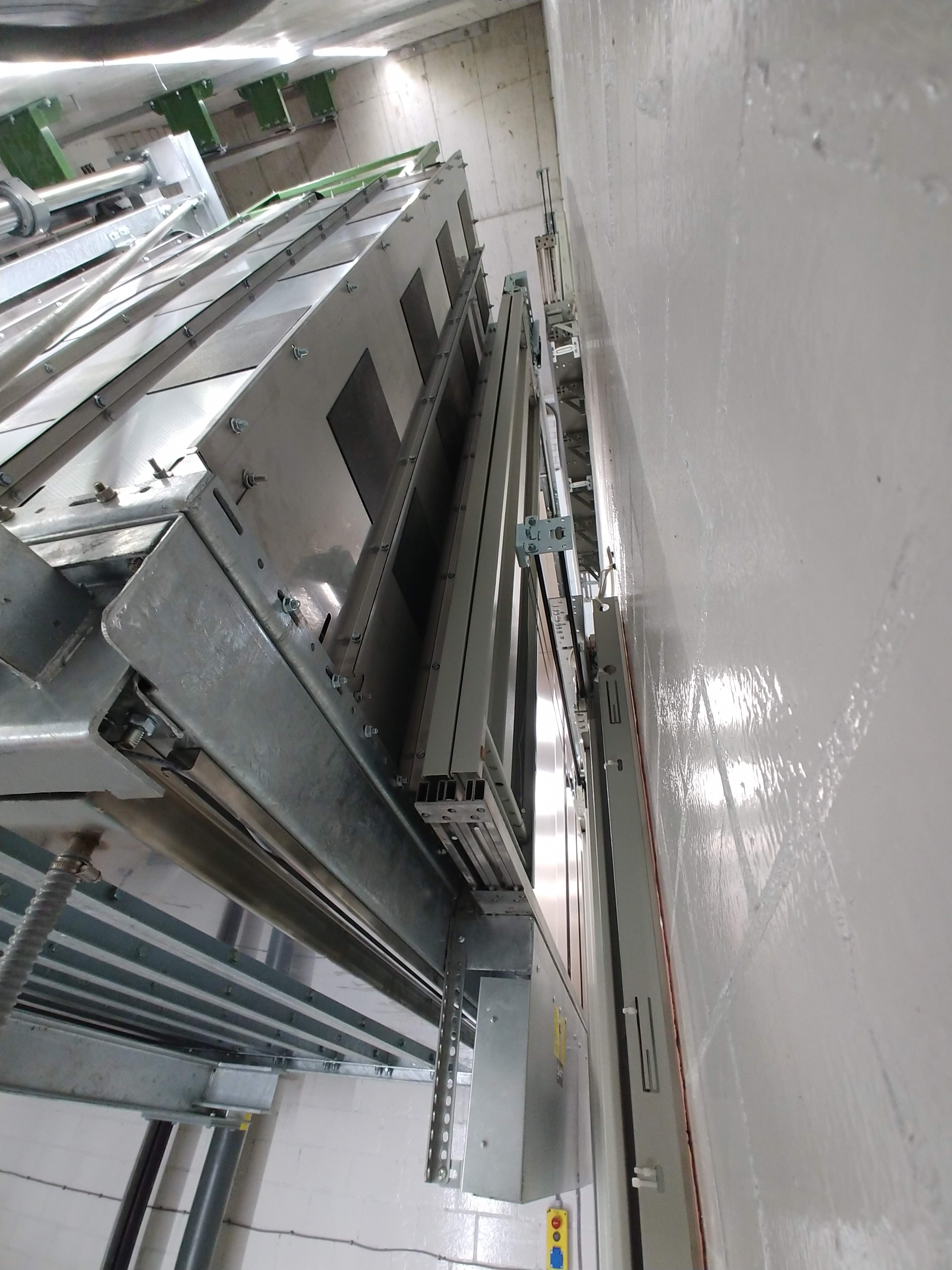

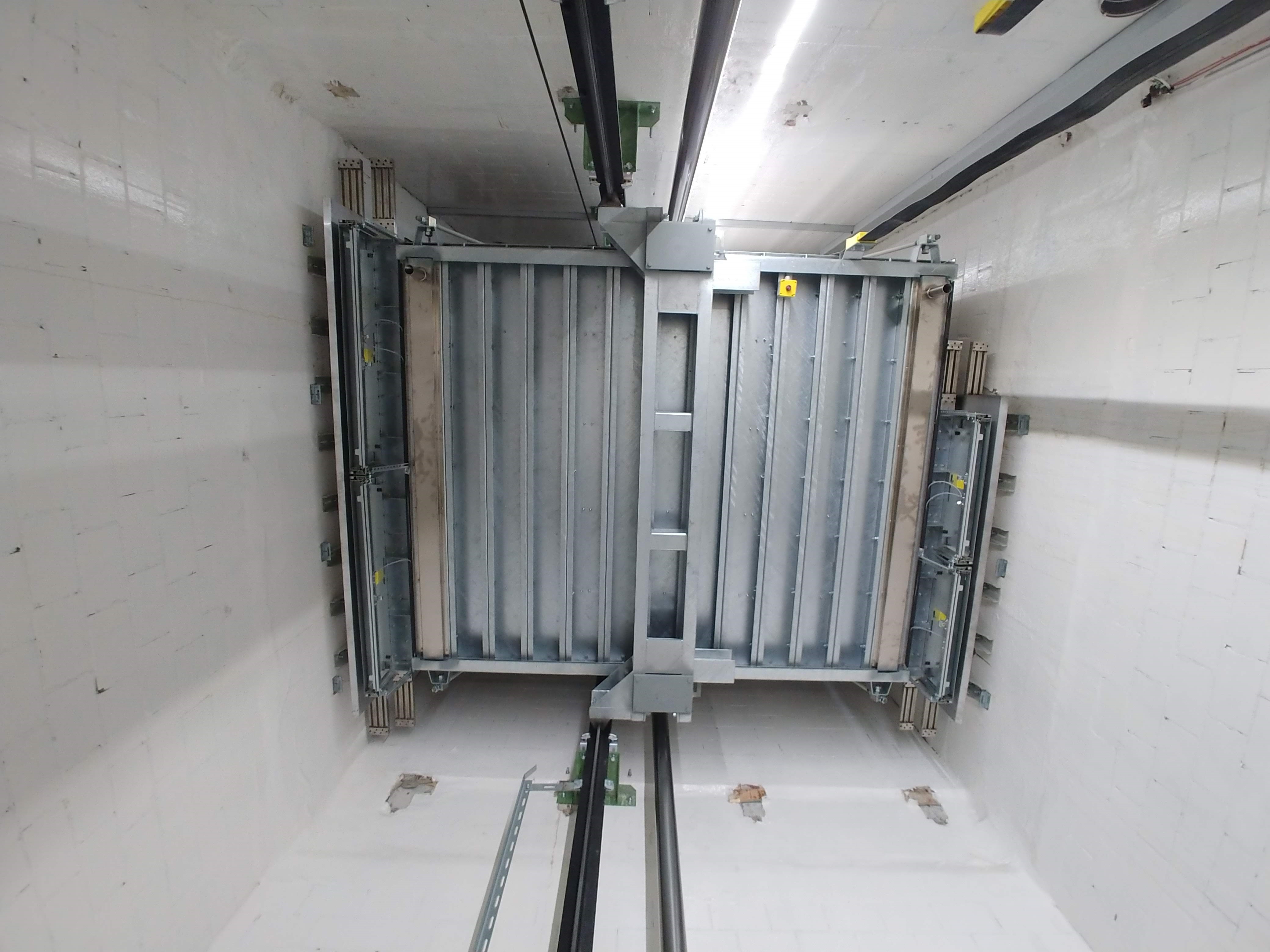

Alle Schachtkomponenten sind feruerverzinkt und die Schachtinstallation ist IP68. Die Kabine wird jeden Tag mit Druckwasser gereinigt.

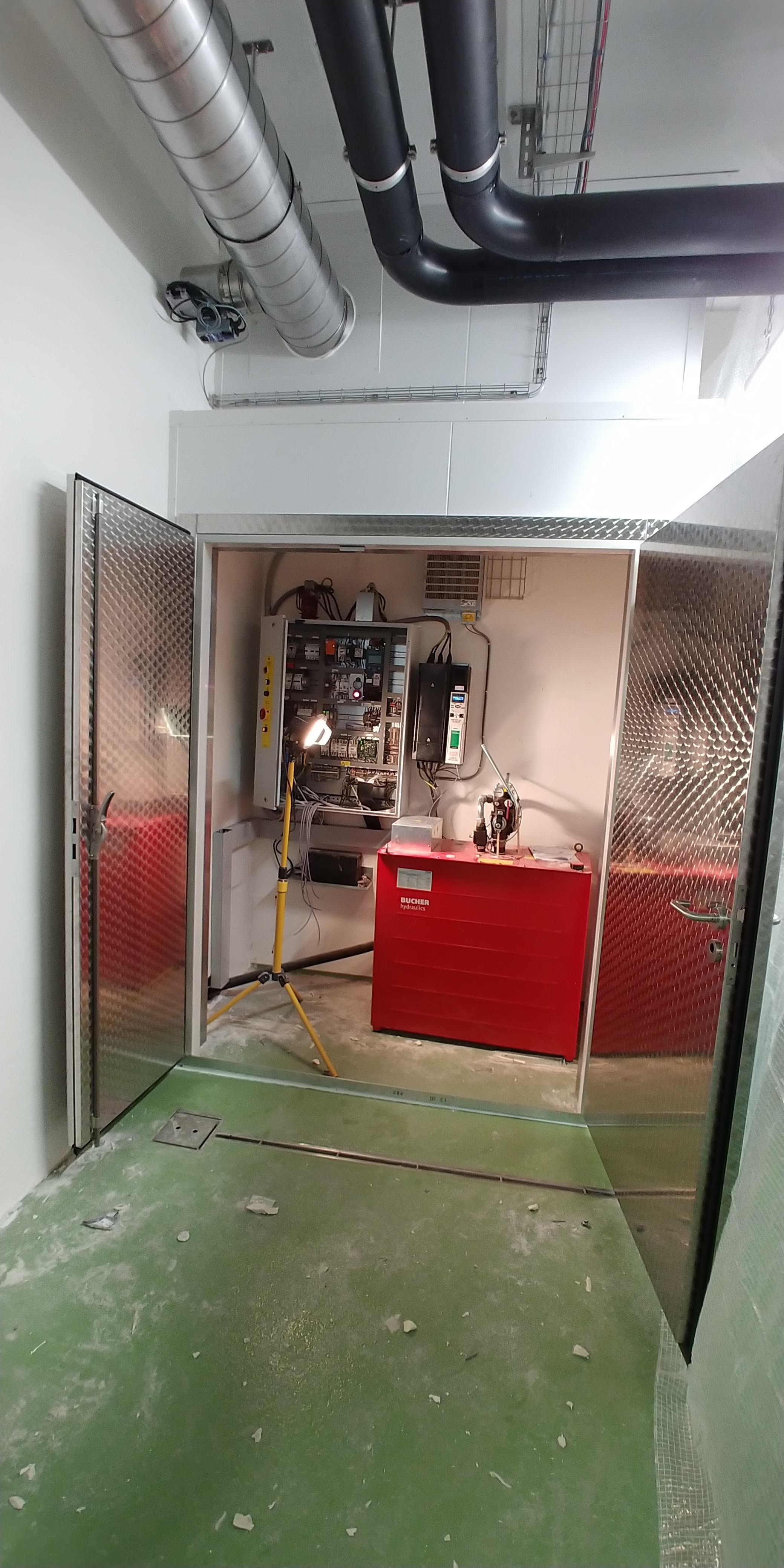

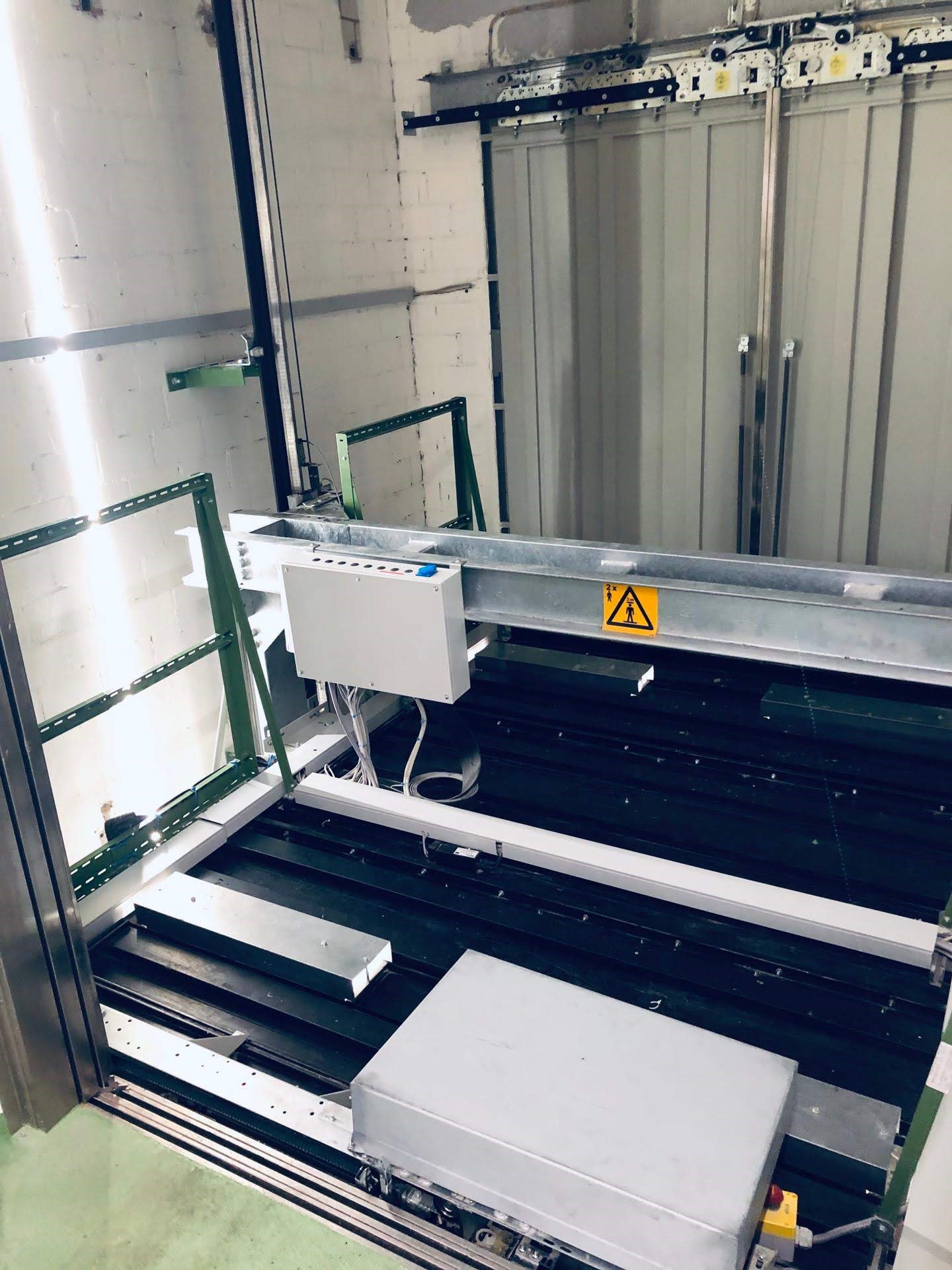

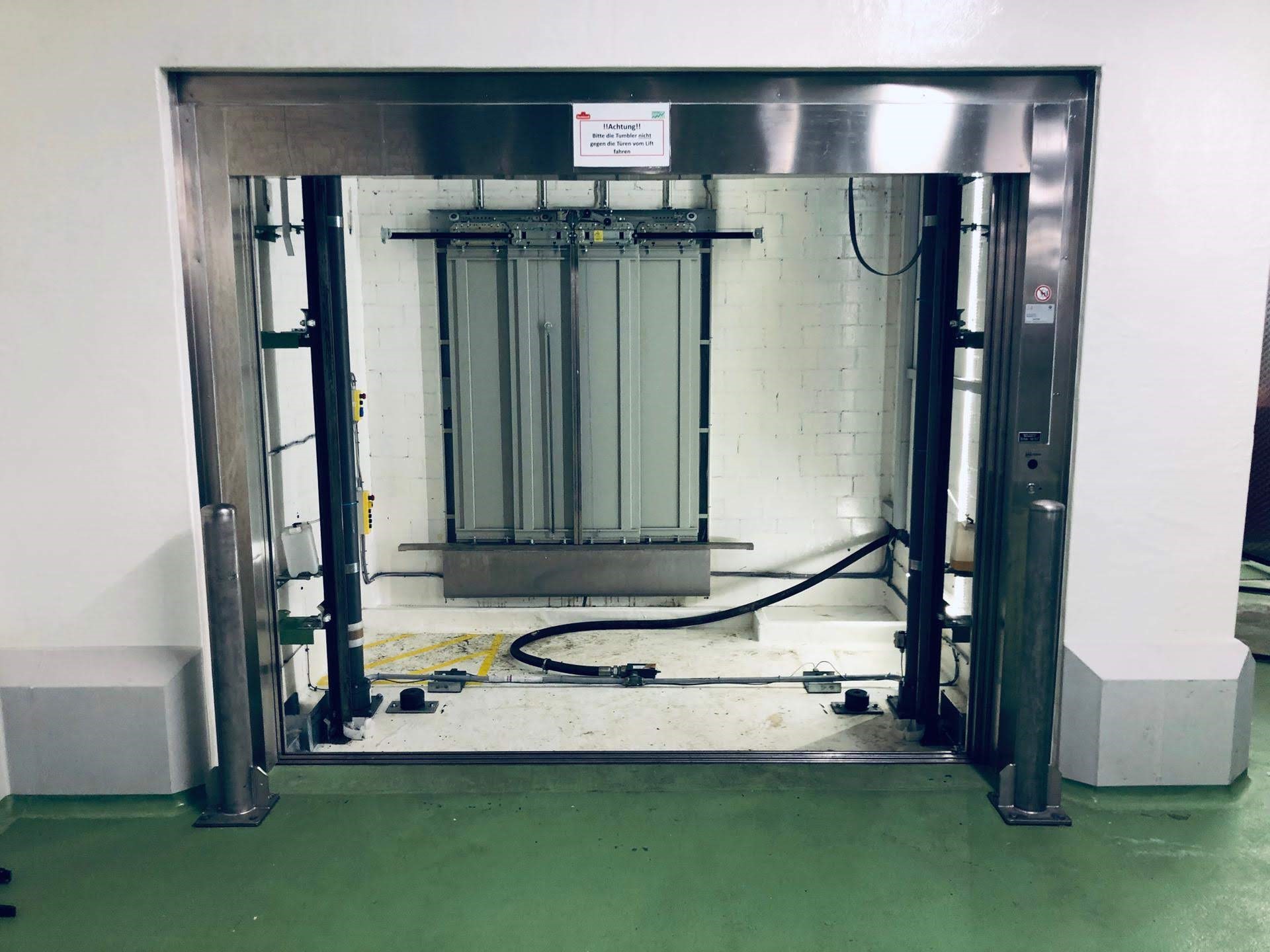

Unterhalb des Schachtes befindet sich ein begehbares Raum, die Schachtgrube beträgt nur 500 mm. Wir mussten alle relevanten Sicherheitskomponenten einbauen, um eine reduzierte Schachtgrube gemäss EN81-21 einzuplannen.

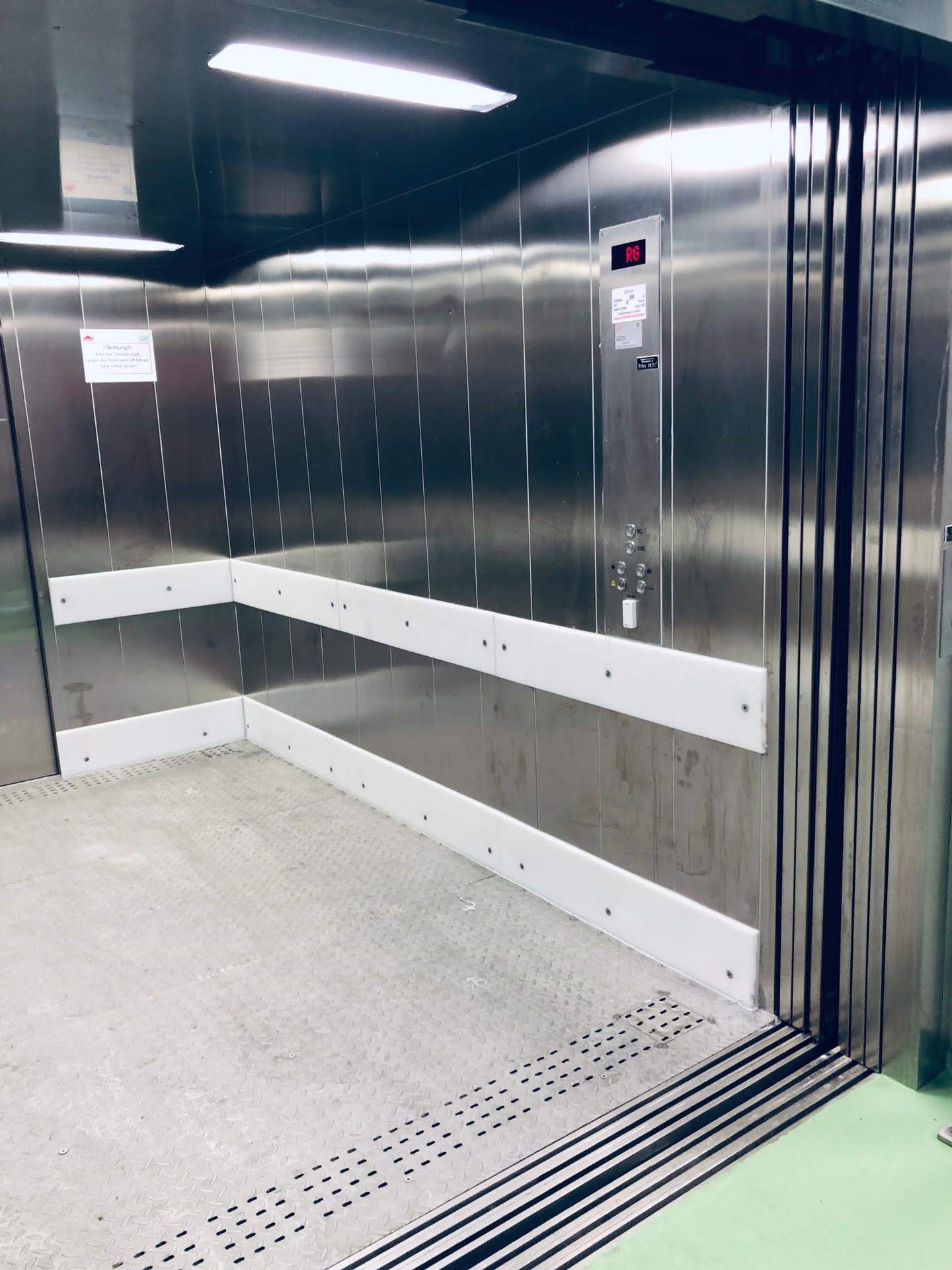

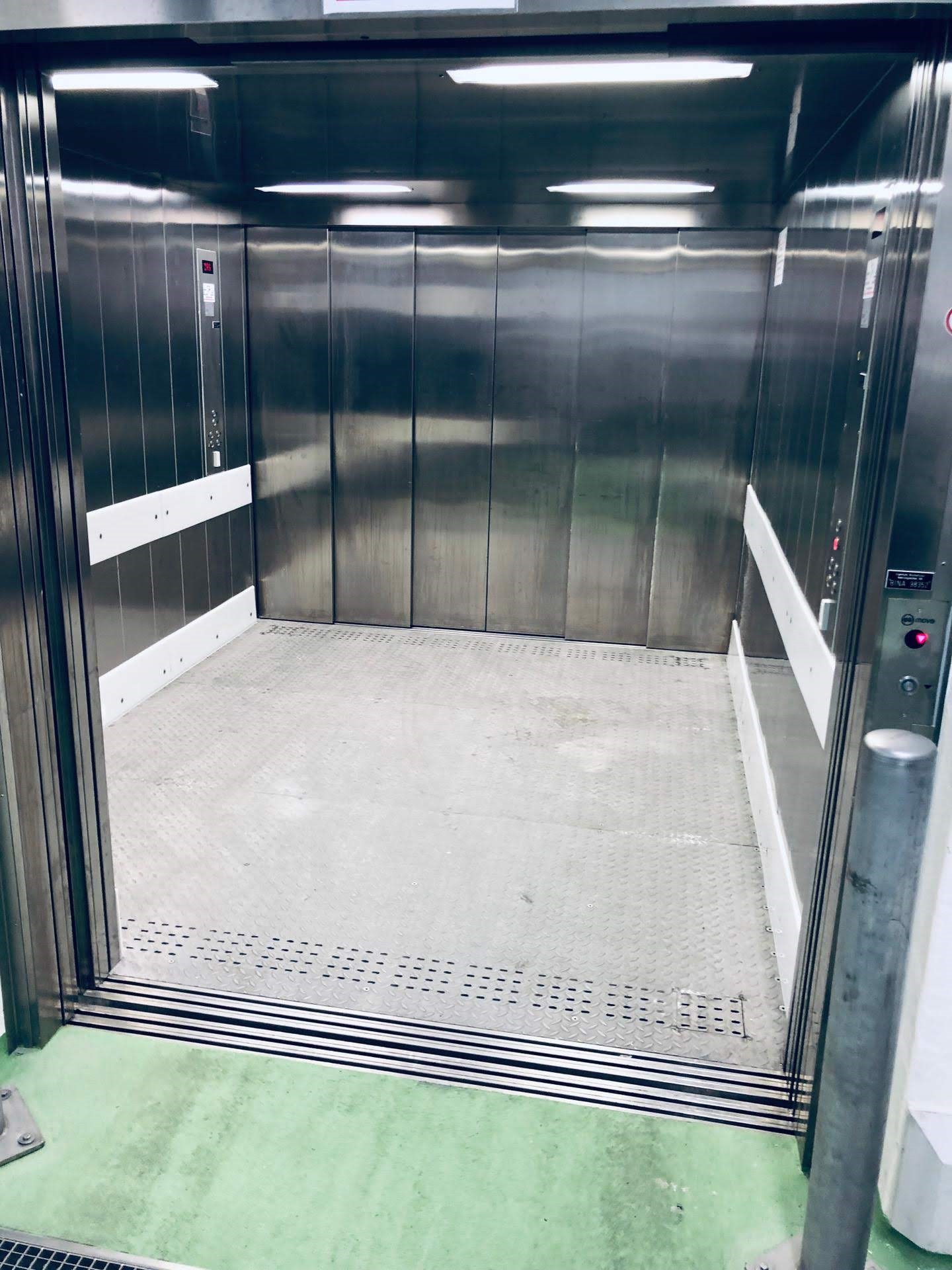

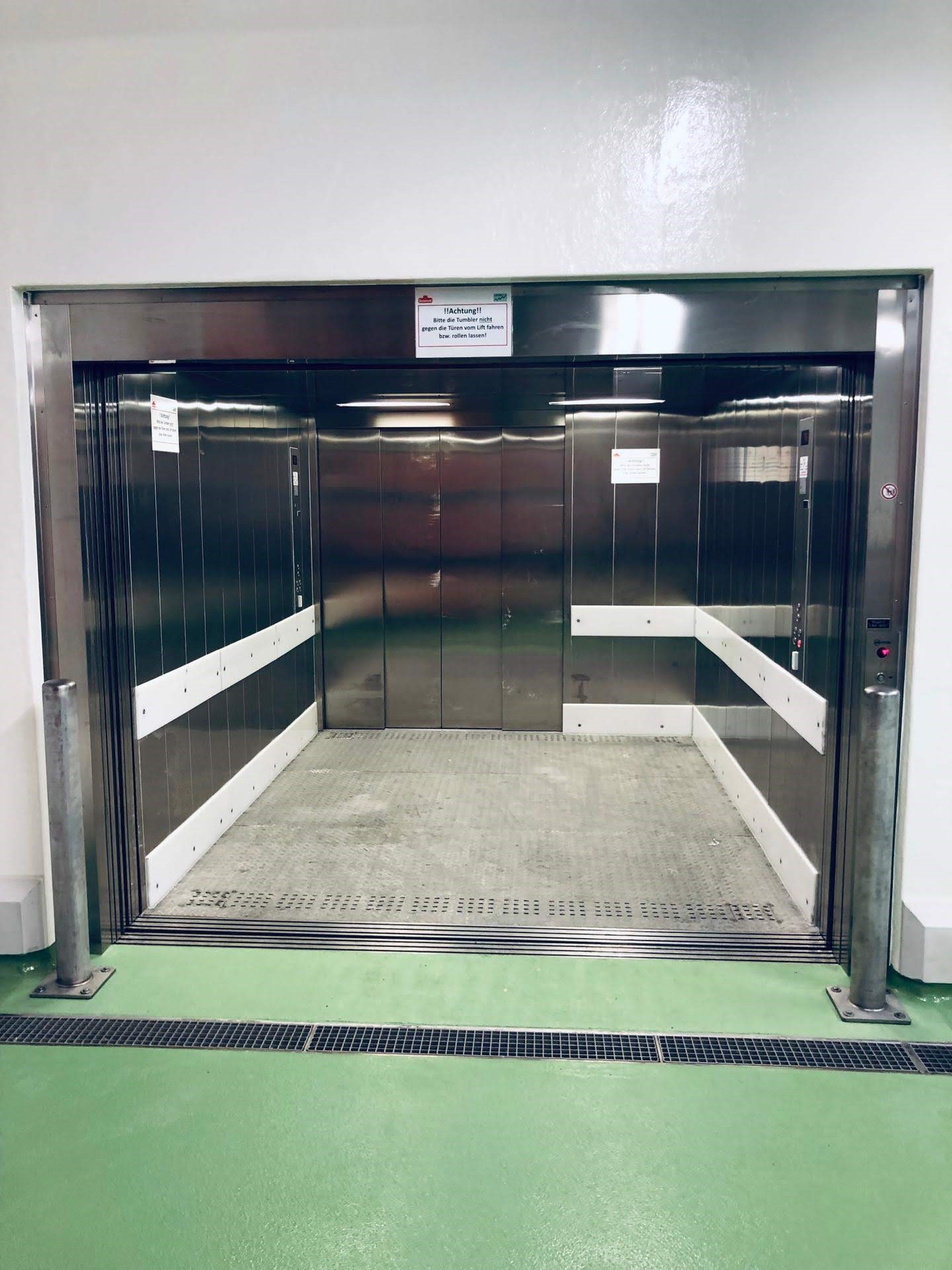

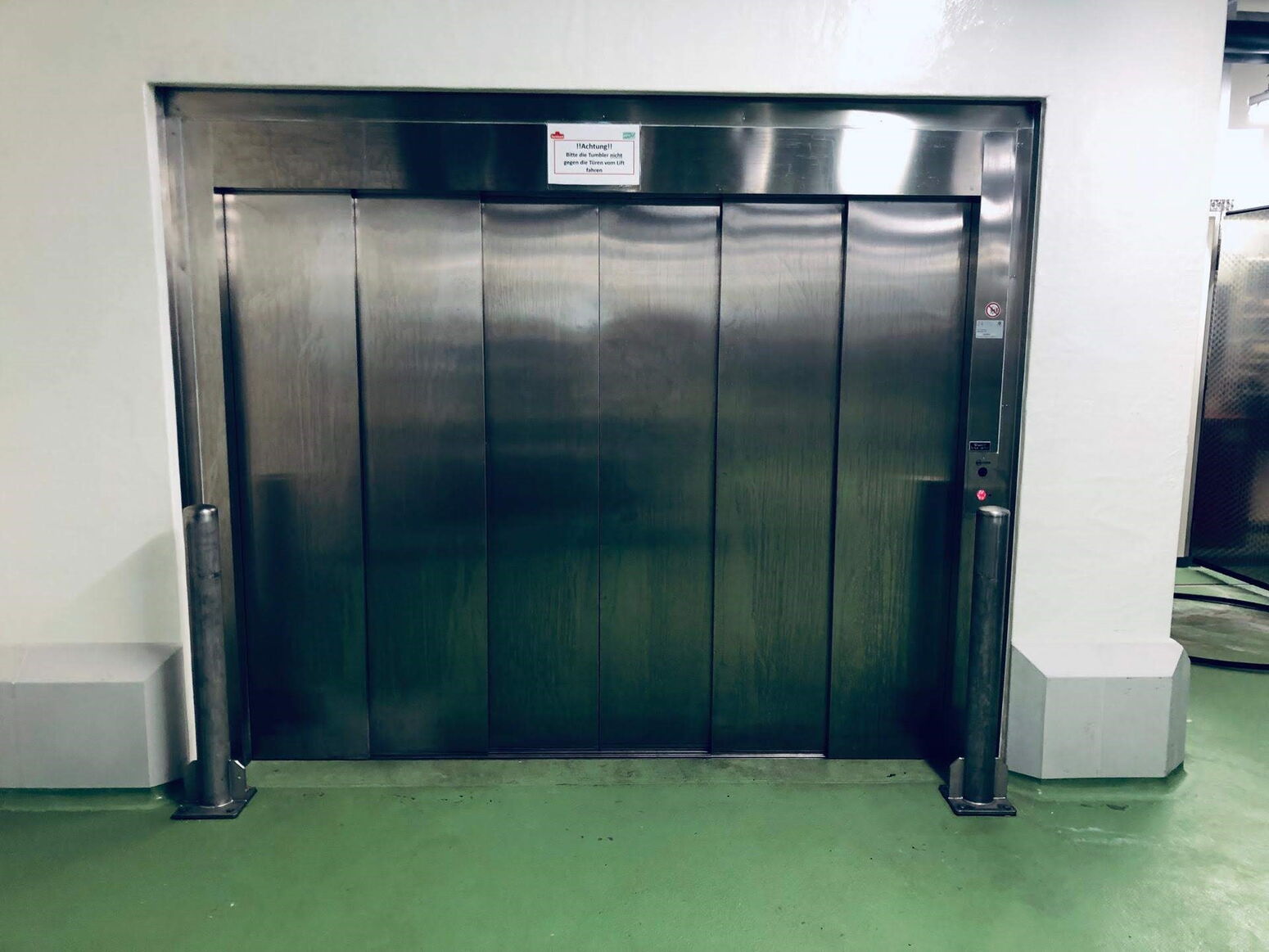

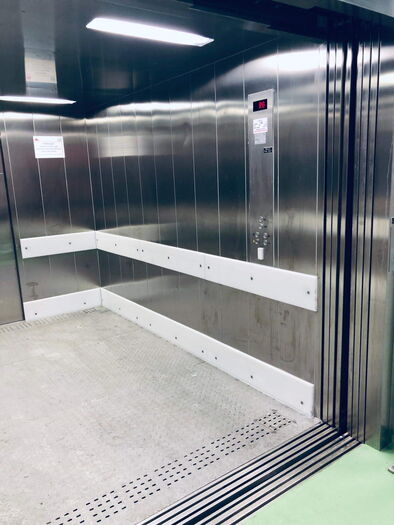

Die komplette Kabinendekoration, Kabinenboden, Kabinentüre sowie Schachttüren sind in Edelstahl AISI 316 glänzend ausgeführt. Die Rammschutzleiten wurden besonders aus PVC konzipiert.

Super Arbeit, tolles Ergebnis!
